Из этого мануала вы узнаете, как грамотно сделать подсветку отверстий динамиков на PSP







Нам понадобится:

  • SMD светодиоды (цвет по вкусу)
  • Соединительные провода
  • Канцелярский нож
  • Паяльник, олово, флюс
  • Как обычно трезвая голова и твердая рука





Примечание:
Моддинг выполнялся на PSP 3000, но мануал действителен для всех Slim и Brite моделей. Так что смело берем в руки паяльник и потрошим свою PSP =)



Начнем

Для начала рекомендую прочитать мануал по установке диодов в шифты- для общего развития. Хоть мануалы практически одинаковы, начальную информацию я продублирую.

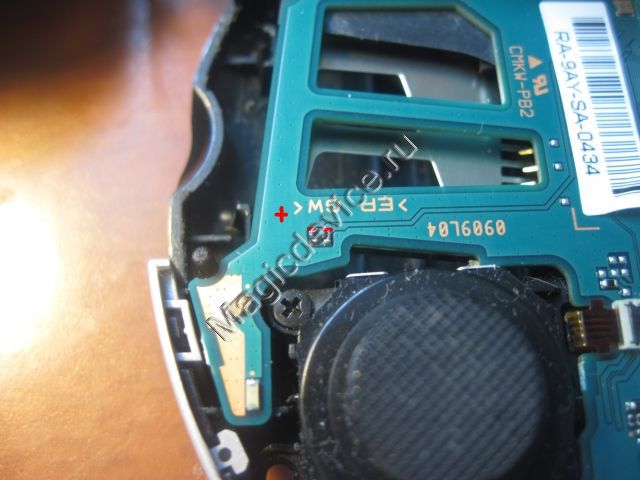

Нам необходимо разобрать консоль до того момента, когда материнская плата будет у вас в руках. Посмотреть мануал по разборке можно тут. Далее- ищем точку пайки +5В. Самая простая и удобная- около аналогового джойстика, отмечена на картинке.





Как вы видите, оба микроэлемента на плате присоединены к одному проводнику, который дает стабильные +5 вольт при включении консоли. Соединять их можно, это не принципиально.



Далее все просто (относительно моддинга шифтов). Сначала примеряем длину проводов (с запасом) и припаиваем их к диоду. Далее надо будет подготовить место для размещения диода на динамике. С правым динамиком относительно просто- диод надо разместить выше отверстия в передней панели, возможно придется удалить пластиковую стенку, которая не дает пыли распространяться через отверстие динамиков (но мы же будем обращаться с консолью аккуратно, правда?). Лично я сразу удалил верхнюю стенку с помощью паяльника и ножа и разместил диод таким образом:

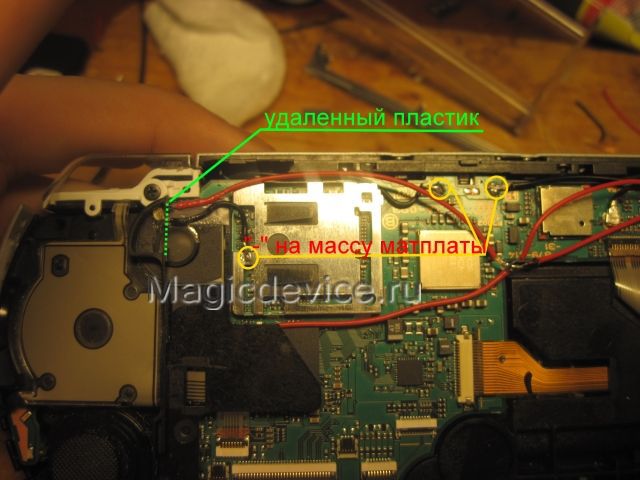

Как вы видите, моддинг отверстий динамиков производился параллельно с моддингом шифтов, поэтому массу я взял с известных точек у USB разъема, а плюс- просто от рядом проходящего провода к правому триггеру. К слову, диоды необходимо размещать строго параллельно (в плане подключения цепи, кто не учил физику 8-9 класса). Последовательное подключение приведет к большому сопротивлению, и диоды будут еле-еле гореть.

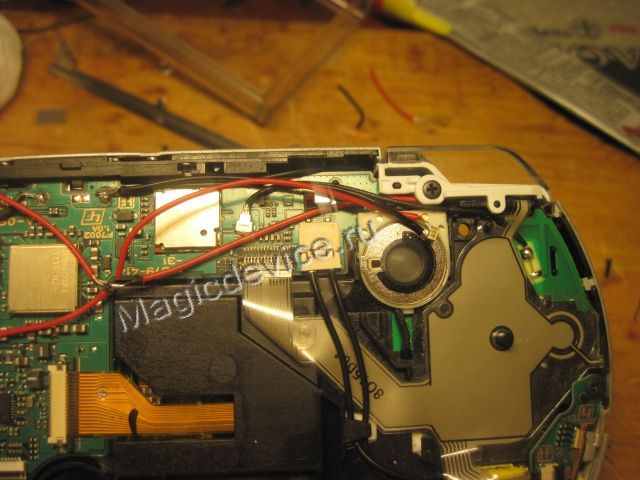

С левым динамиком разобраться несколько сложнее. Во-первых удалять придется одну или даже 2 стенки «ограничителей пыли», внутри которых нам надо будет разместить диод. Так же, плата левых кнопок лежит непосредственно на матплате, и экран будет конкретно прижимать провода. Так что поменьше узлов и сопливой пайки- иначе останетесь без экрана.  Как и в случае с правым динамиком, плюс я взял с проходящего рядом провода, ну а минус не много не мало с охлаждения процессора. Оно, как и все металлические платки PSP, заземлено, и удобнее точки просто нельзя подобрать.





Все оголенные провода наглухо заклеиваем изолентой и делаем контрольное включение (*sorry for my bad photo):

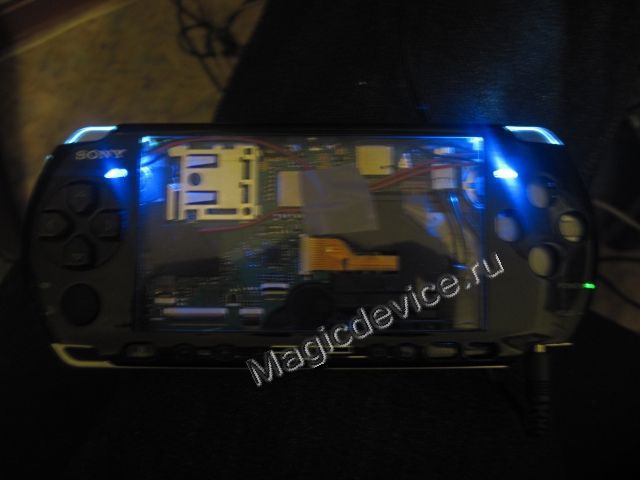

Ну и конечный результат- подсветка отверстий динамиков вместе с шифтами в составе мода PSP 3000- FF VII

  •
